Descripción
INFORMACIÓN

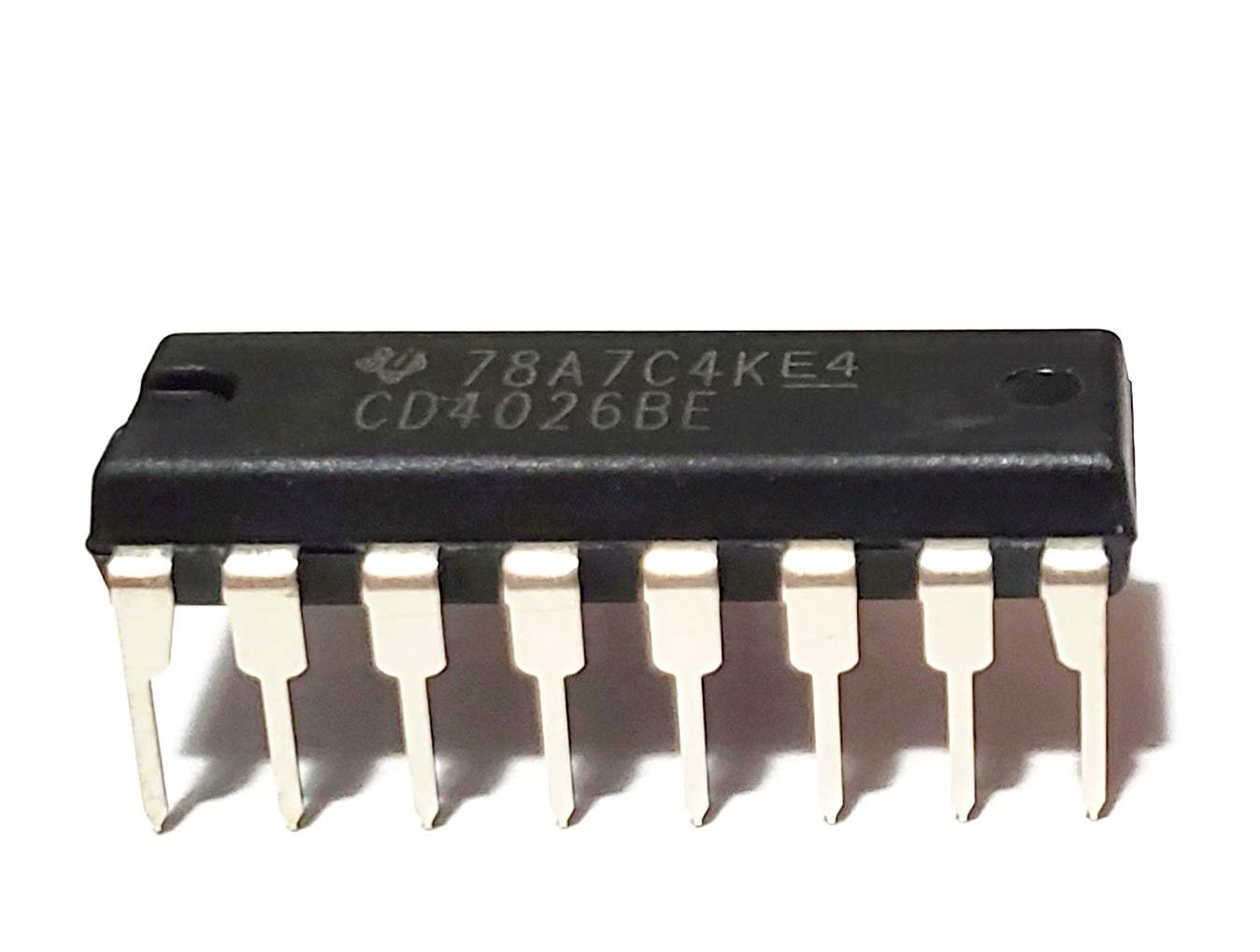

- El CD4026B consiste en un contador de década Johnson de 5 etapas y un decodificador de salida que convierte el código Johnson en una salida decodificada de 7 segmentos para conducir una etapa en una pantalla numérica
- Decodificación de contador y 7 segmentos en un solo paquete, fácil de interconectar con tipos de pantalla de 7 segmentos, características de salida simétricas estandarizadas, clasificaciones paramétricas de 5 V, 10 V y 15 V
- Funcionamiento contador completamente estático: DC a 6 MHz (tipo.) a VDD = 10 V, 100% probado para corriente de reposo a 20 V
- Ideal para pantallas de baja potencia, salida de habilitación de pantalla, entradas de reloj activadas por Schmitt, cumple con todos los requisitos de JEDEC Tentative Standard No. 13B, «Especificaciones estándar para la descripción de dispositivos CMOS de la serie ‘B’
- Aplicaciones de ejemplo: Pantalla decimal de 7 segmentos de conteo de décadas, pantallas decimales de 7 segmentos por división de frecuencia, relojes, temporizadores (p. ej. ÷60, ÷60, ÷ 12 contador/pantalla), controlador de contador/pantalla para aplicaciones de medidores, controlador LED
Conoces más Circuito Integrado CD4026 Contador de Década Fcelectronik.com
